Regenwasserfilter VF 1 extern DN 100 Edelstahl mit Teleskopv.
Art.-Nr.: NEW-15350Der Volumenfilter VF 1 als externer Regenwasserfilter mit praktischer Teleskopverlängerung zum Einbau vor der Zisterne ins Erdreich oder in einen Vorschacht. Der Vorfilter mit Edelstahlsieb und 2-stufigem Reinigungsprinzip eignet sich hervorragend zur Nachrüstung an eine vorhandene Zisterne.

Beschreibung

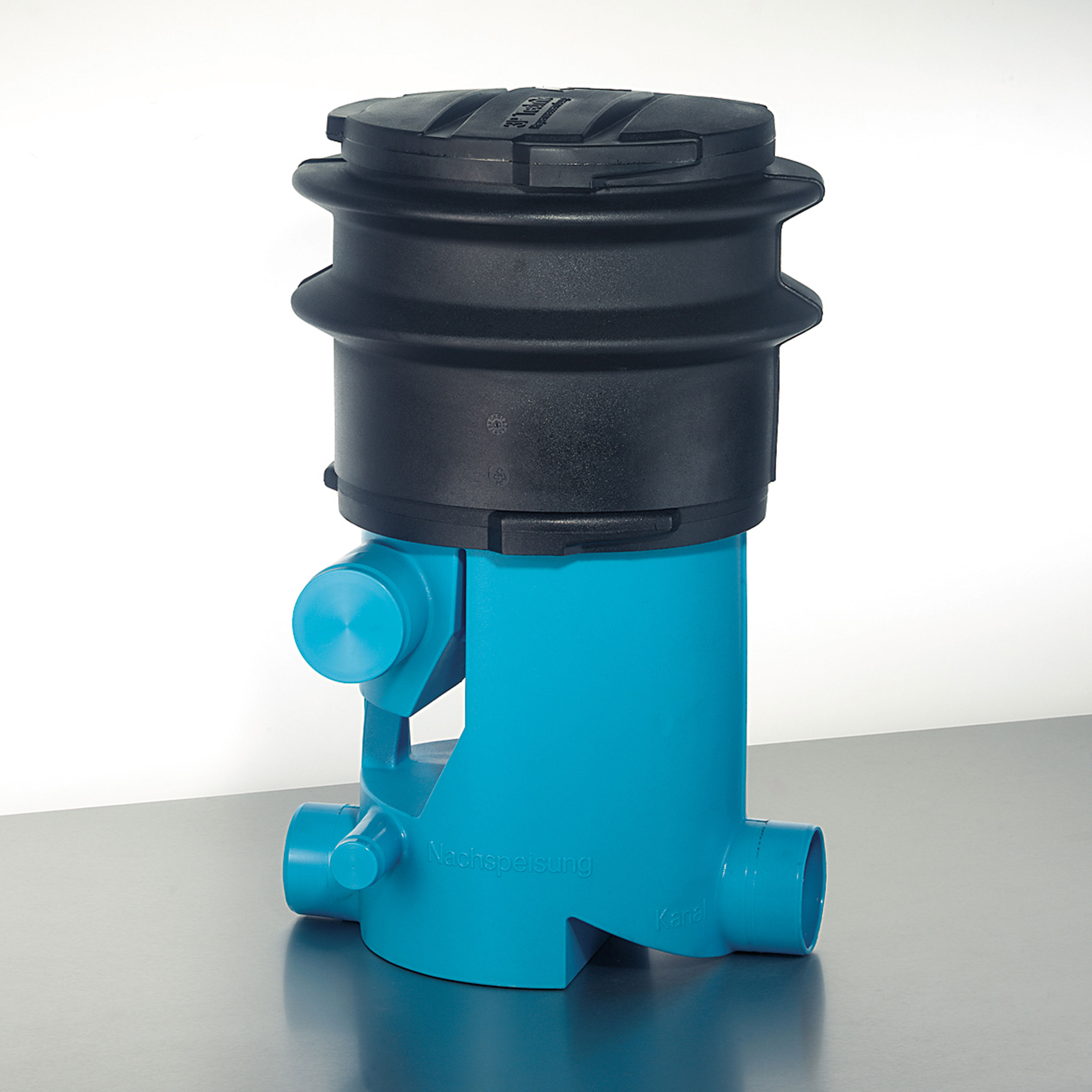

Der Regenwasserfilter VF 1 extern mit Edelstahlsieb.
Durch die Teleskopverlängerung kann der Regenwasserfilter problemlos an das Niveau des Erdreichs anpasst werden.

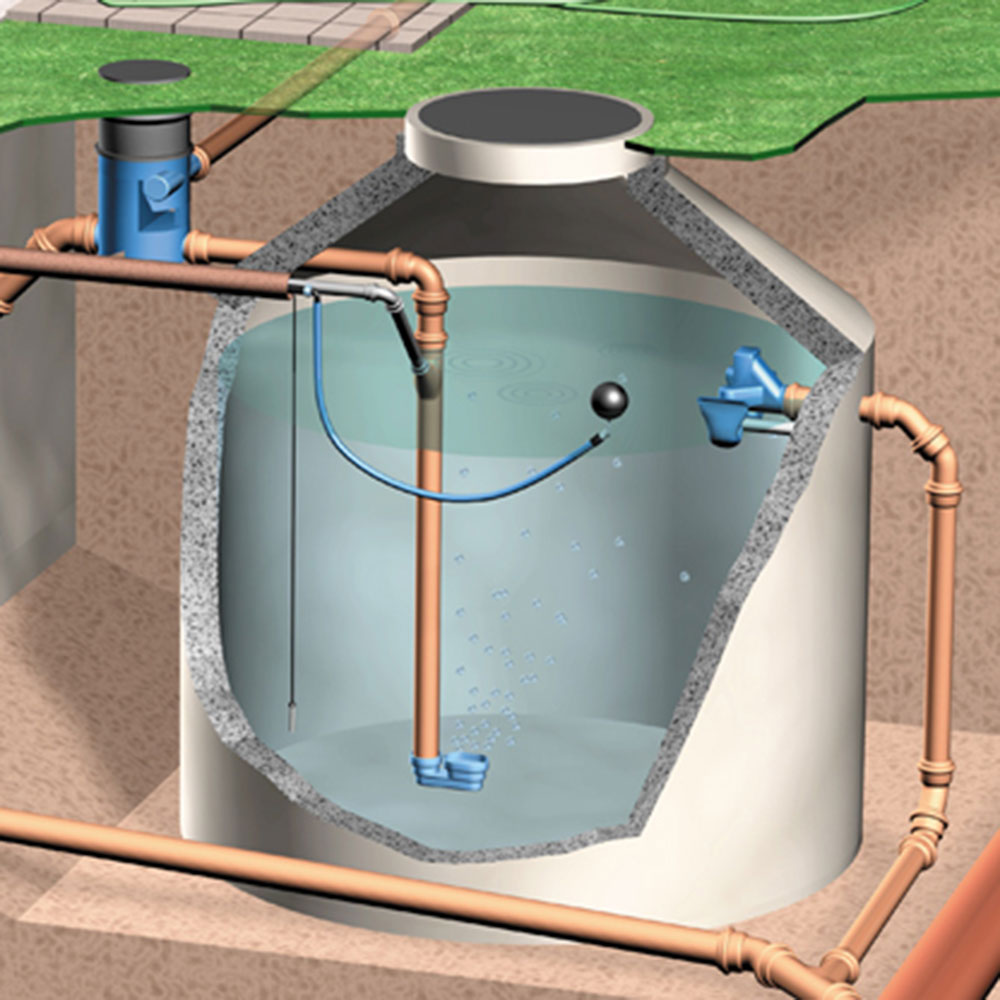

Der externe Regenwasserfilter VF 1 ist ein Vorfilter mit integriertem Filtersieb aus Edelstahl zum Einbau vor der Zisterne ins Erdreich, wenn keine Frostgrenze erreicht werden muss oder die Zulaufleitungen es nicht anders zulassen.
Durch das 2-stufige Reinigungsprinzip mit Edelstahlsieb (zuerst Grob-, dann Feinreinigung) hat dieser Regenwasserfilter unabhängig vom Volumenstrom einen sehr hohen Wirkungsgrad. Durch die steile Stellung des Edelstahlsiebes wird der ausgefilterte Schmutz kontinuierlich in Richtung Kanalisation gespült. Der Filtereinsatz kann zur Reinigung ohne Spezialwerkzeug leicht entnommen werden.
Technische Daten
Regenwasserfilter | DIN 1989-2, Typ C |
Maschenweite | 0,25 x 0,60 mm |
Höhendifferenz Zulauf & Ablauf | 300 mm |
Anschluss Zulauf | 2x DN 100 |
Ablauf zur Zisterne | seitlich DN 100 |
Ablauf in den Kanal | DN 125 |

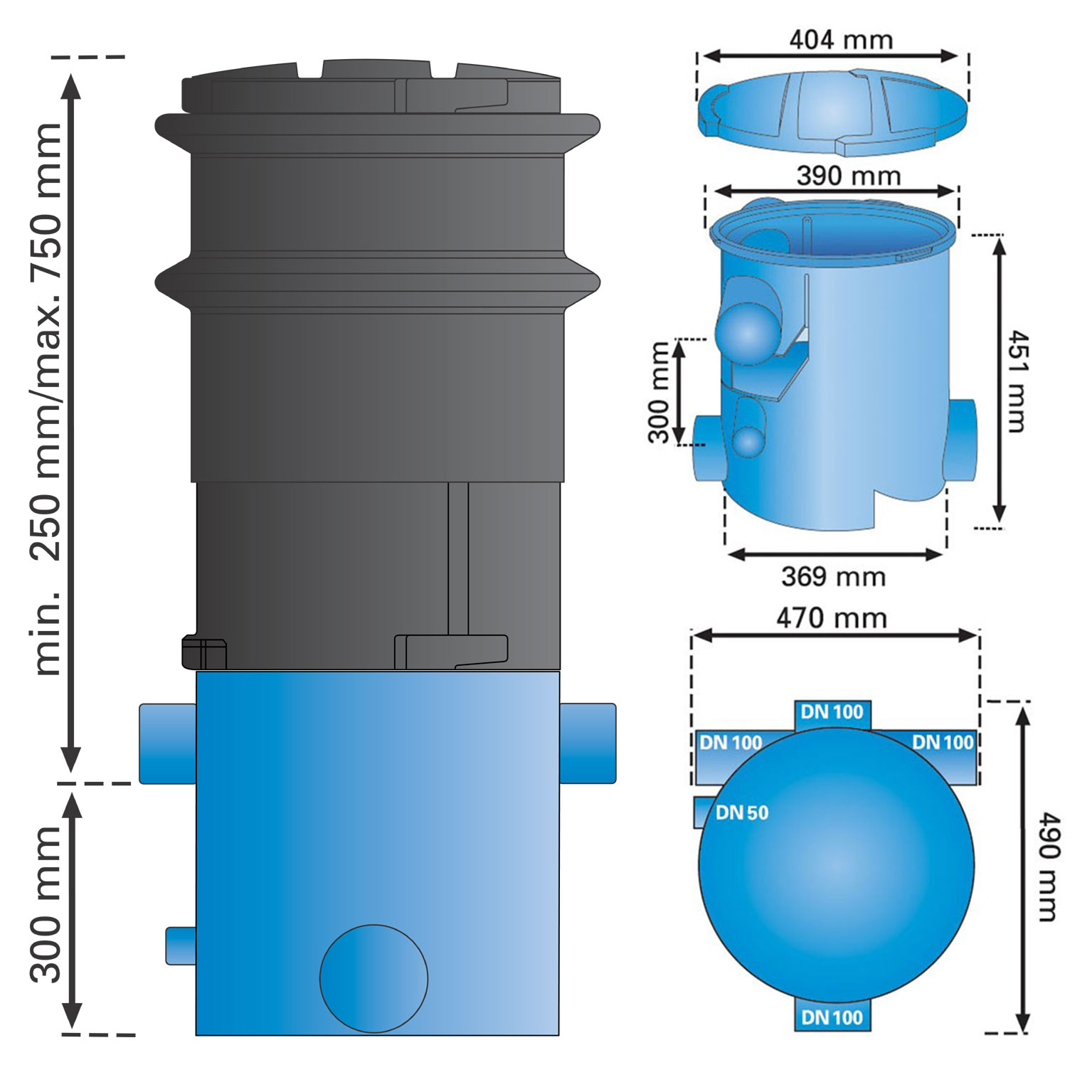

Abmessungen Gehäuse (Ø/B/H) | 390 x 550 x 1050 mm |
Abmessungen Filter | 404 x 451 mm |
Material Gehäuse | Polyethylen |
Material Filtereinsatz | Edelstahl 1.4301 |
Material Kaskadeneinsatz | Polyethylen |

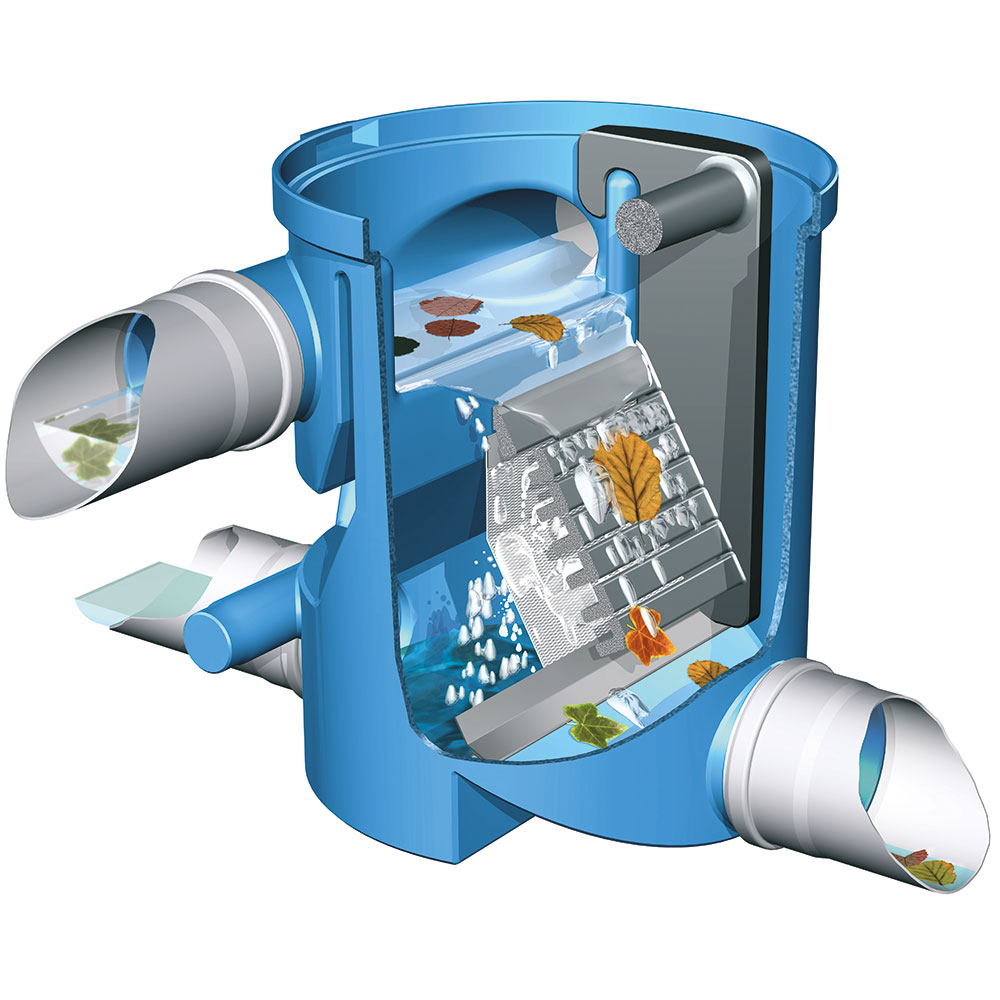

1. Das ankommende Regenwasser wird aufgestaut und gleichmäßig über die Kaskaden verteilt = Überstauprinzip.
2. Vorreinigung durch das Kaskadenprinzip. Grobschmutz wird über die Kaskaden direkt in die Kanalisation geleitet.
3. Vorgereinigtes Wasser trifft auf das Edelstahlsieb (Maschenweite 0,25 x 0,60 mm). Durch die spezielle Webstruktur des Siebes wird der Schmutz in die Kanalisation geleitet. Dadurch geringer Wartungsaufwand.
4. Das gereinigte Wasser fließt über den Ablauf weiter in Richtung Zisterne.

Wirkungsgrad in %

Durchschnittliche Regenspende in Deutschland zu 80% unter 15 l/(s x ha), das ergibt einen Volumenstrom von 0,58 l/s bei einer Dachfläche von 387 m².
max. Durchfluss DN 125: 11,6 l/s
anschließbare Dachfläche bei max. 200 l/(s x ha): 580 m²
anschließbare Dachfläche bei max. 300 l/(s x ha): 387 m²
81 verkauft*
Regenwasserfilter für den Einbau vor die Zisterne.
300 mm Höhenversatz zwischen Zulauf und Ablauf.
Maschenweite 0,25 x 0,60 mm für Haus und Garten.
für Dachflächen bis 387 qm nach DIN 1986.
Downloads: Montageanleitung Downloads: Datenblatt
