Zisternen Filterkorb GF XL extern DN 200 Kunststoff
Art.-Nr.: 1000687Der Zisternen Filterkorb GF XL als externer Regenwasserfilter für den Einbau vor der Zisterne. Der Filter DN 200 mit Schmutzfangkorb aus Kunststoff eignet sich für Dachflächen bis 1347 m² und ist für die reine Gartenbewässerung vorgesehen.

Beschreibung

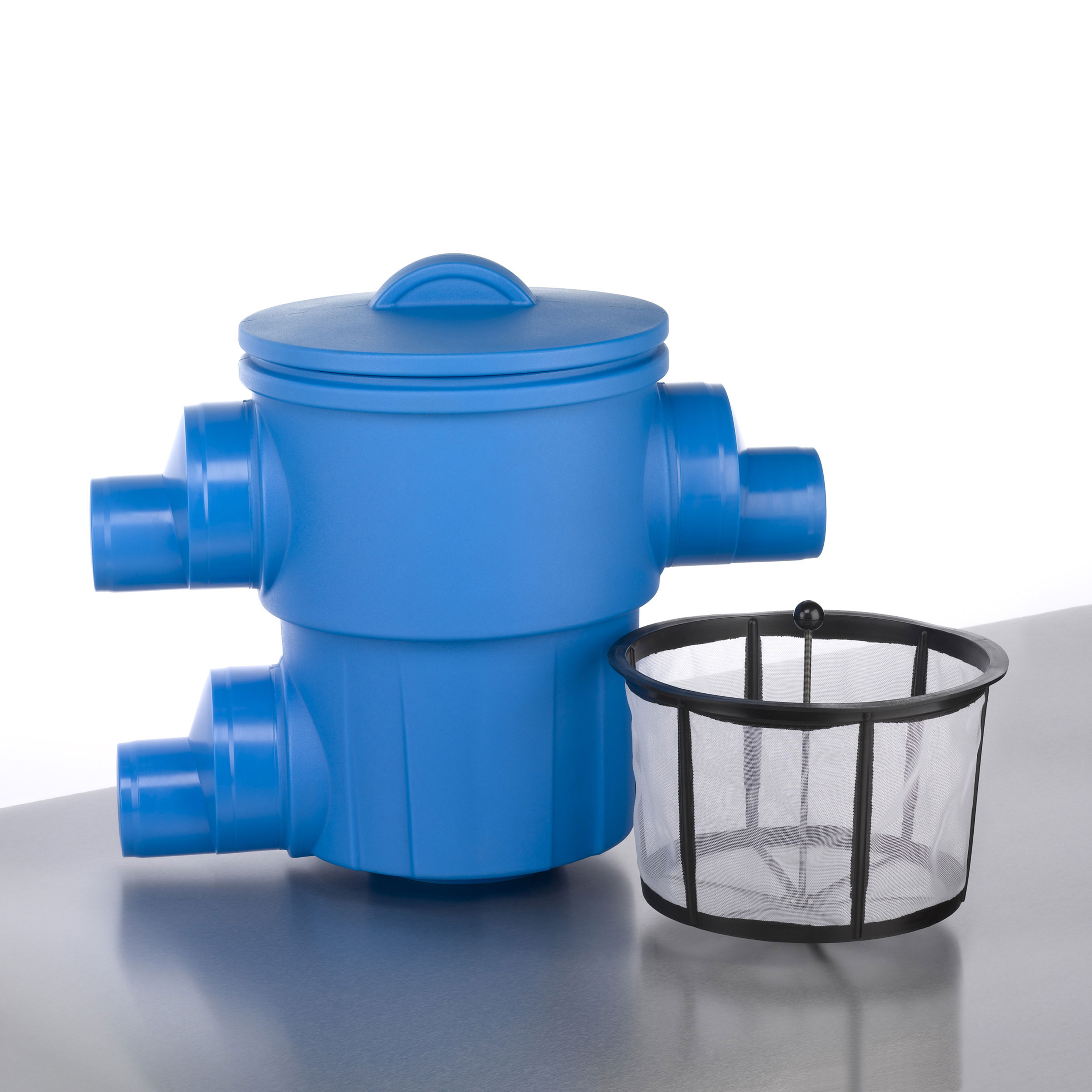

Der externe Regenwasserfilter GF XL mit Kunststoffsieb.
Der externe Zisternen Filterkorb ist ein Vorfilter mit integriertem Filtersieb aus Kunststoff zum Einbau vor der Zisterne im Erdreich. Der GF extern ist ideal für die reine Gartenbewässerung. Die beiden oberen Stutzen DN 200 können als Zulauf oder wahlweise als Notüberlauf genutzt werden. Der Ablauf zur Zisterne erfolgt über den unteren seitlichen Stutzen. Der Höhenunterschied zwischen Zulauf und Ablauf beträgt 290 mm. Zusätzlich kann ein beruhigter Zulauf in die Zisterne eingebaut werden. Wartungsintervall je nach Verschmutzung mehrmals jährlich.
Technische Daten
Regenwasserfilter | DIN 1989-2, Typ B |
Maschenweite | 1 mm |
Höhendifferenz Zulauf & Ablauf | 290 mm |
Anschluss Zulauf | DN 200 |
Notüberlauf oder Zweiter Zulauf | DN 200 |
Ablauf in den Speicher | seitlich DN 200 |

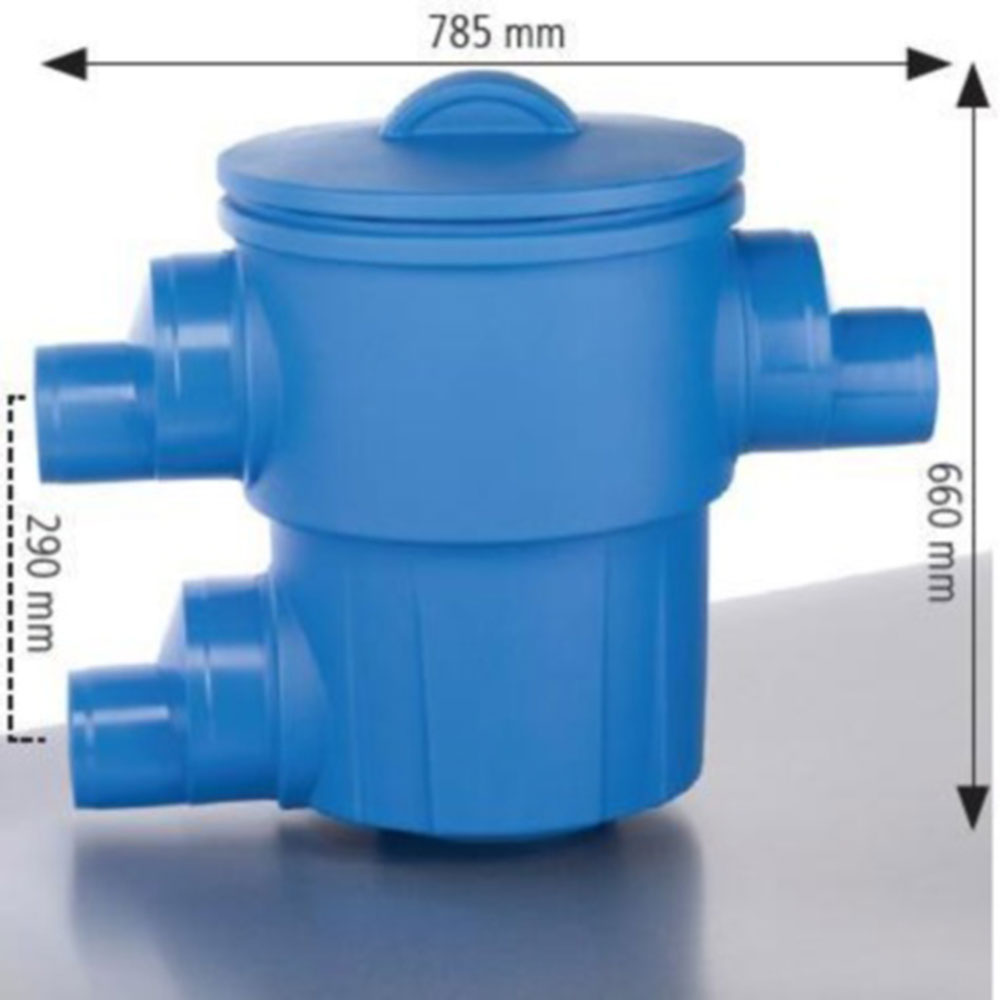

Abmessungen Gehäuse (L/B/H) | 785 x 460 x 660 mm |
Abmessungen Korb (Ø/H) | 410 x 275 mm |
Material Filterkorb | Polyethylen |

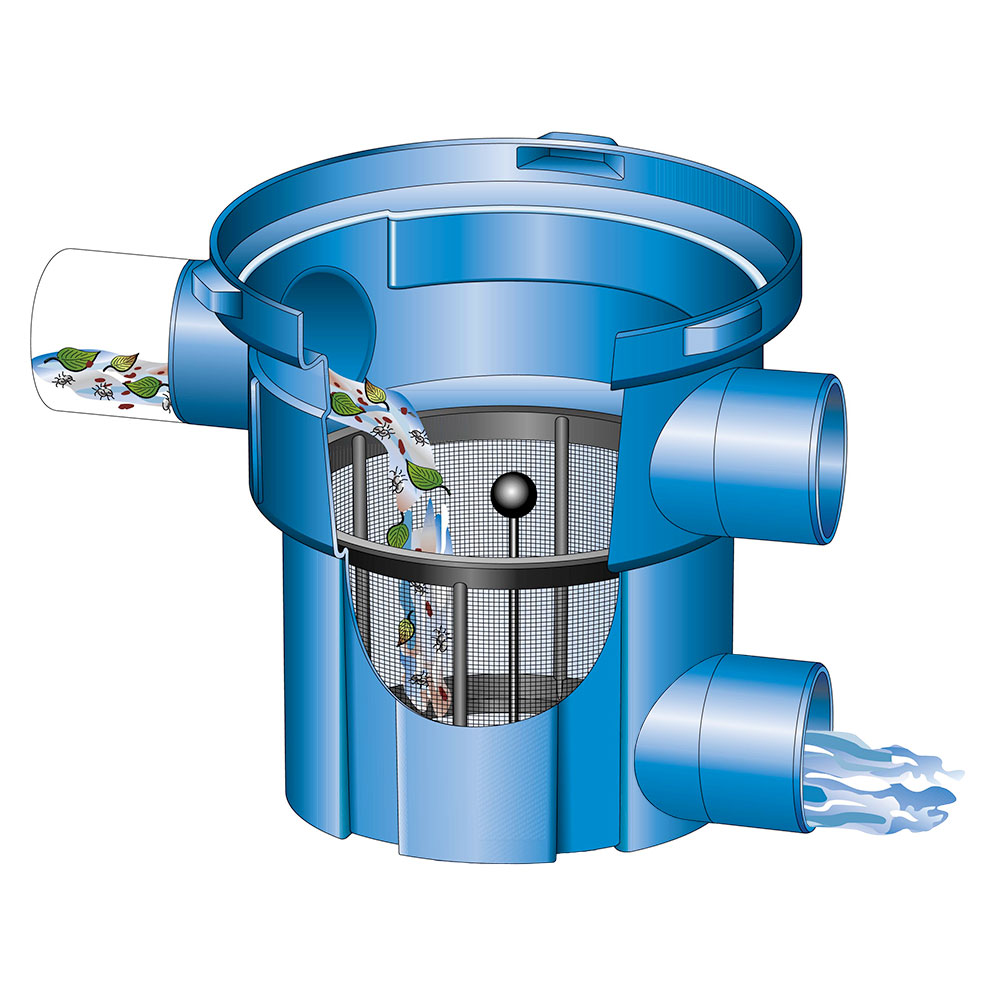

1. Das Regenwasser fließt über den Stutzen DN 200 zu.

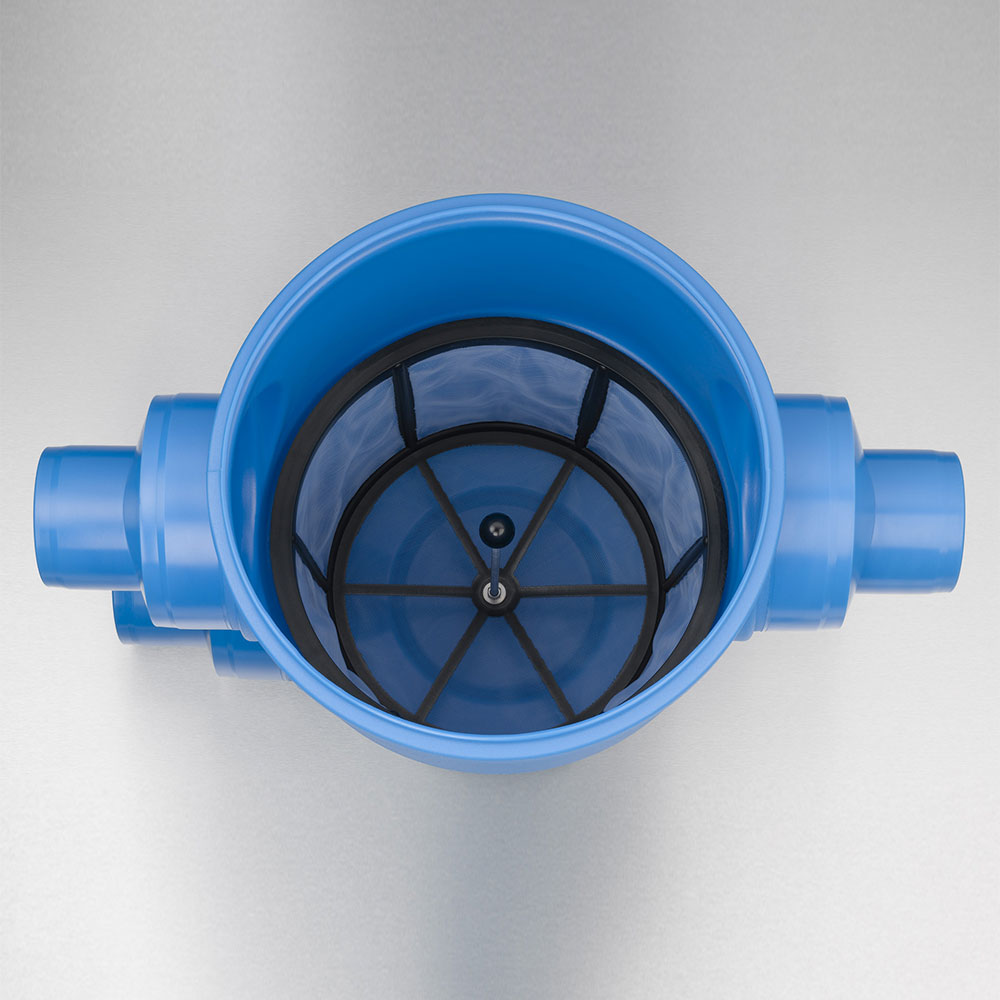

2. Der Schmutz wird im Filtersieb (Kunststoffkorb) zurückgehalten. Der Siebkorb ist bei Bedarf zu reinigen.
3. Stutzen kann als weiterer Zulauf oder als Notüberlauf verwendet werden.
4. das gereinigte Wasser fließt über einen Stutzen DN 200 seilich weiter zur Zisterne.

Wirkungsgrad in %

Durchschnittliche Regenspende in Deutschland zu 80% unter 15 l/(s x ha).
max. Durchfluss DN 200: 40,4 l/s
anschließbare Dachfläche bei max. 200 l/(s x ha): 2020 m²
anschließbare Dachfläche bei max. 300 l/(s x ha): 1347 m²
2 verkauft*
Regenwasserfilter für den Einbau vor die Zisterne.
290 mm Höhenversatz zwischen Zulauf und Ablauf.
Maschenweite 1 mm für Gartenbewässerung.
für Dachflächen bis 1347 qm nach DIN 1986.
Downloads: Montageanleitung Downloads: Datenblatt
